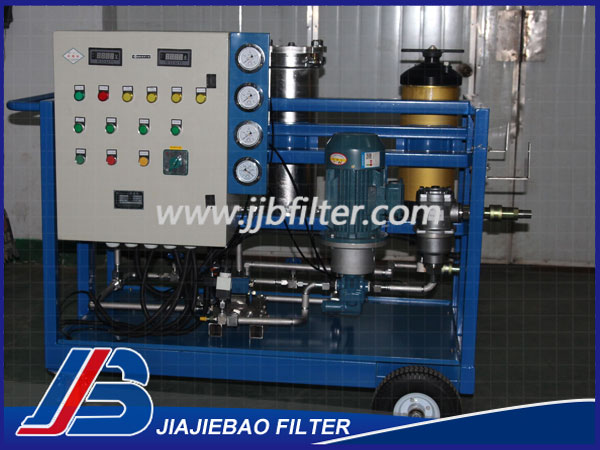

抗燃油再生脫水濾油機也叫抗燃油再生脫水濾油車，按功能分主要由進油部件，脫水部件，再生部件、過濾部件、保安部件及電氣系統組成。各部件功能如下：
進油部件
包括進油閥1、補油閥2、吸油濾油器3（180目）、油泵5、油泵出口閥6,其功能主要是向再生系統提供待處理的壓力油。
脫水部件
脫水器8內裝一只脫水濾芯，主要靠脫水劑的高效吸水作用將油中的水分吸附，從而達到去除水分的作用。
再生部件
包括一個再生器10，其內裝一只再生濾芯，主要靠裝于再生濾芯內的吸附劑將油中的酸性成分及極性雜質除去，從而達到降低酸值提高電阻率的作用。
過濾部件
包括粗濾器及精濾器，粗過濾器內裝有1 只濾芯，過濾精度為10μm，其納污容量大，可以去除油中大量機械雜質；精過濾器的過濾精度為1μm。采用粗過濾器與精過濾器組合使用，可以充分保證再生后油的清潔度。
保安部件
包括溢流閥、精濾前壓力報警器和系統壓力報警器,溢流閥4主要保證系統的壓力穩定及油在系統中的阻力太大時，通過溢流閥分流，對油泵及系統起到保護作用。系統壓力報警器的作用主要是對系統進行保護，特別是油溫較低時，系統壓力較高，這時需要部分打開再生旁通閥，調整系統壓力到2.0MP以?xún)?nèi)。精濾前壓力報警器主要對精濾器起保護作用，以免精濾芯損壞使顆粒進入油箱內。當精濾器壓力超過0.35MPa時報警停機，提醒操作人員及時更換濾芯，以保證濾出油的清潔度。如果不更換精濾芯，由于電氣系統保護，油泵不能被啟動。
電氣系統
