JJBZK系列自潔式空氣過濾器

品牌：佳潔寶濾器
型號：JJBZK系列
濾材：不銹鋼
過濾精度：3、5、10、20、40
公稱壓力：0.6
過濾介質：空氣
應用領域：化工、鼓風機、機械加工

產品簡介：

　ZKL系列自潔式空氣過濾器是一種具有自動清灰功能的新型高效過濾器，特別適用于在沙暴多發條件下對用氣設備進行長期的、連續不斷的空氣凈化。全自動控制，工作安全可靠。

產品簡介：

JJBZK系列自潔式空氣過濾器是一種具有自動清灰功能的新型高效自潔式空氣過濾器，特別適用于在沙暴多發條件下對用氣設備進行長期的、連續不斷的空氣凈化。全自動控制，工作安全可靠。

應用范圍

該自潔式空氣過濾器適用于與大中型燃?xì)廨啓C(jī)、大功率柴油機、制氧機、大型空調機、鼓送風機和其他所有大風量的用風配套使用，特別適合于在塵埃濃度高的環境和空氣凈化指標嚴格的用氣設備作配套或技術改造。

技術參數：

項目 \ 規格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空氣過濾量（m3/min 吸入狀態）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
結構形式		單層
初阻損 Pa		≤ 150
過濾精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
電源 AC		220V
反吹氣量 m3/min		0.1						0.2
反吹氣壓 Mpa		0.4-0.6
外形尺寸 m	長	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	寬	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
質量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

自潔式空氣過濾器原理

自潔式空氣過濾器的凈氣室出口與空壓機入口連接，在負壓的作用下，從大氣中吸入加工空氣。空氣經過過濾筒，灰塵被濾料阻擋。無數小顆粒粉塵在濾料的迎風表面形成一層塵膜。塵膜可使過濾效果有所提高，同時也使氣流阻力增大。當阻力增至高限600Pa時，由壓差變送器將阻力信號傳給脈沖控制儀中的電腦，電腦發出指令，自潔系統開始工作；電磁閥接到指令后，按程序控制、驅動隔膜閥，隔膜閥瞬間釋放出壓縮空氣，其壓力為600～800kPa，經噴嘴整流后，自濾筒內部反吹濾筒，將濾料外表面的粉塵吹落，阻力隨之降。當達到濾料的初始阻力(約150Pa)時，自潔系統停止工作。

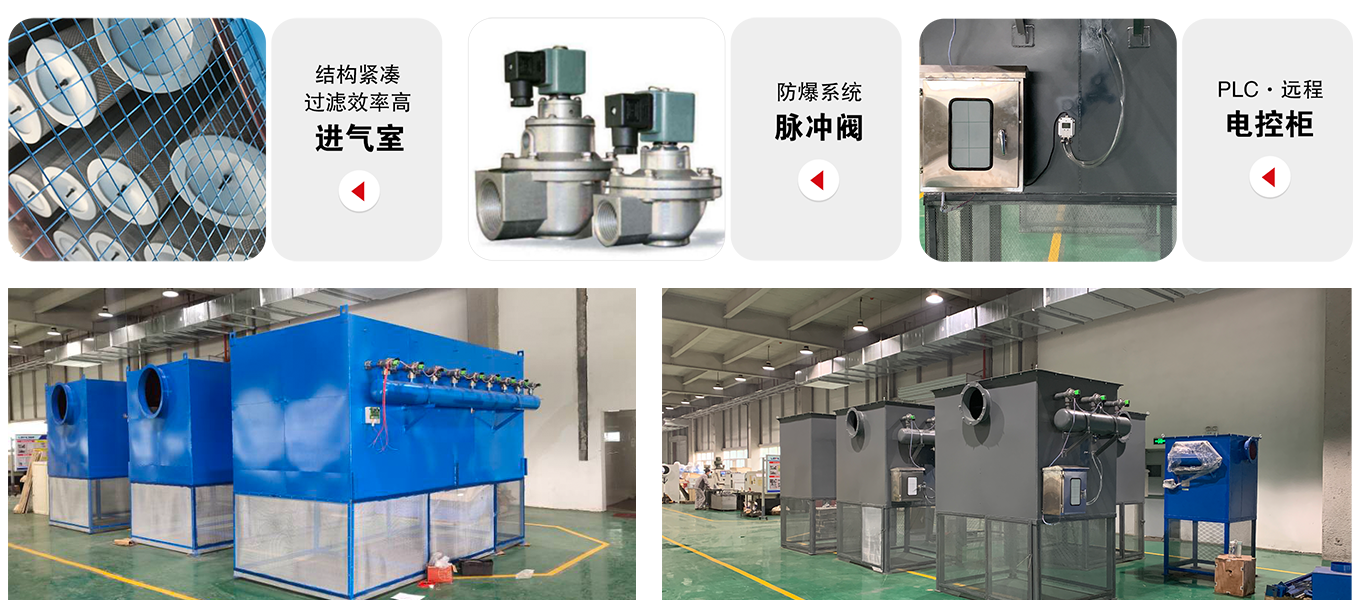

產品細節圖：

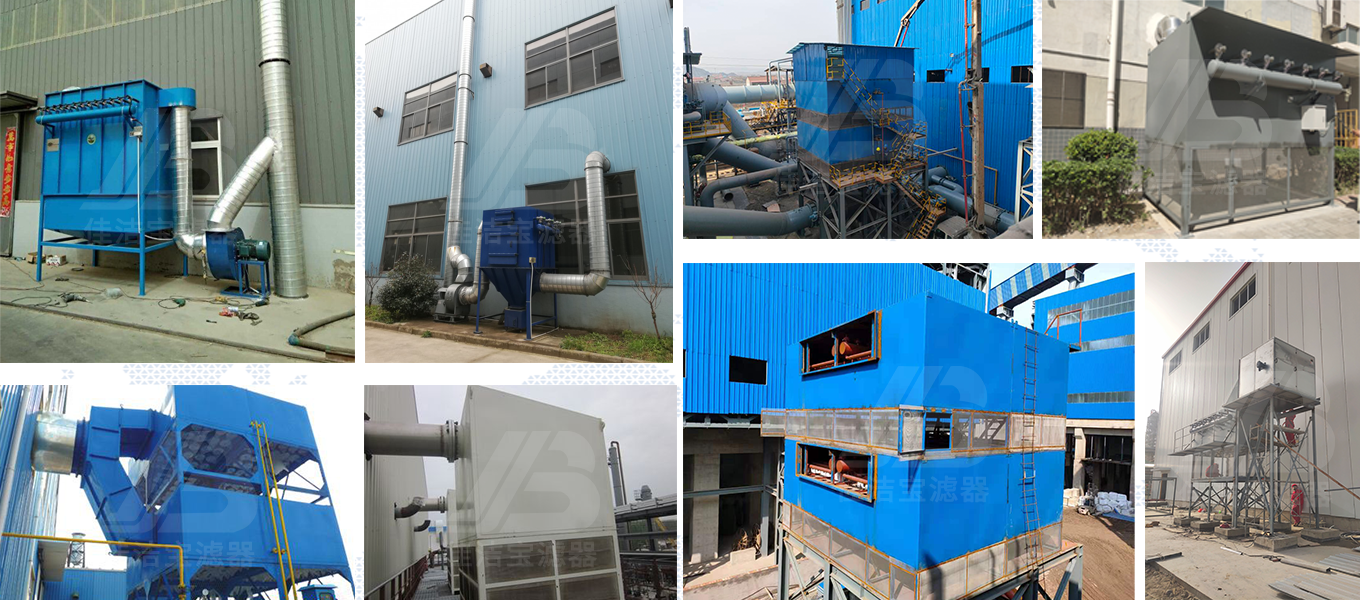

產品實拍圖：

常見故障、原因及處理辦法：

序號	常見故障	原因及排除方法
1	電源已接通，但控制儀面板無顯示	◎檢查控制儀內的空氣開關是否閉合。
2	電源已接通，但過濾器不工作（反吹）	◎請確認壓縮空氣已接通。
		◎請確認壓縮空氣管路無漏氣。
		◎油水分離器里面含灰塵、雜質太多，造成油水分離器漏氣、濾芯堵塞，請拆下清洗。
		◎某一組或幾組電磁閥漏氣，使儲氣罐中的壓縮空氣流失，請更換該電磁閥的膜片。
		◎主線路板損壞。
		◎分路線路板損壞。
3	某一組電磁閥不動作	◎該組電磁閥線圈燒壞。
		◎電磁閥堵塞，拆開清洗。
		◎與該組電磁閥相對應的分路線路板中的電子元件燒毀。
4	電控儀上阻力顯示為零	◎請確認風機（壓縮機）已正常開車。
4	電控儀上阻力顯示為零	◎電控儀內差壓傳感器上有兩個探頭，一個直接對自然空氣；另一個應與凈氣室的負壓探頭相連接。請將從凈氣室接至差壓傳感器的塑料管接到該位置。
