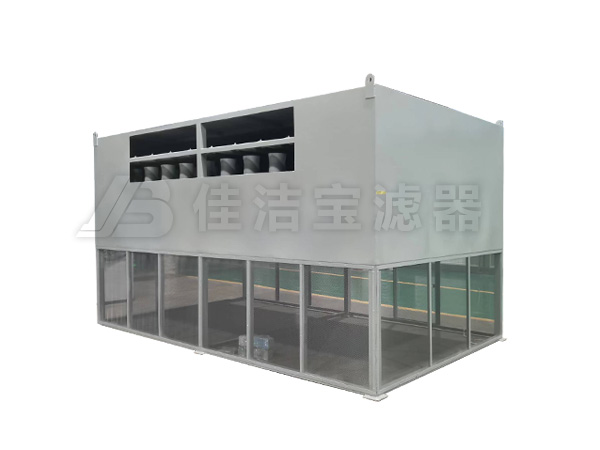

反吹式自潔式空氣過濾器

品牌：佳潔寶濾器
型號：JJBZK系列
濾材：碳鋼/不銹鋼
過濾精度：3、5、10、20、40
公稱壓力：0.4
過濾介質：空氣除塵
應用領域：化工、石油、鋼鐵

產品簡介：

　自潔式空氣過濾器是一種具有自動清灰功能的新型高效空氣過濾器，特別適用于在沙暴多發條件下對用氣設備進行長期的、連續不斷的空氣凈化。

產品簡介

自潔式空氣過濾器過濾過程：含塵空氣經空氣壓縮機吸氣作用，從一級粗過濾箱吸入，經過高效過濾筒，由于重力慣性、擴散、接觸阻留等綜合作用，塵埃被吸附在高效過濾筒上，潔凈空氣通過密封墊圈進入文氏管，到凈氣室匯合到集氣口，再從凈氣出口管被空壓機吸入。

自潔式空氣過濾器自潔過程：含塵空氣氣經過濾后，塵埃被吸附在高效過濾筒上，由 PLC 按設定時間順序進行反吹自潔過程，當阻損值超過 600 帕?xí)r，由 PLC 按差壓順序控制反吹自潔過程（反吹時間為 0.1-0.2 秒）。其它高效過濾筒照常工作，塵埃被反吹自潔下來。

技術參數

項目 \ 規格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空氣過濾量（m3/min 吸入狀態）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
結構形式		單層
初阻損 Pa		≤ 150
過濾精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
電源 AC		220V
反吹氣量 m3/min		0.1						0.2
反吹氣壓 Mpa		0.4-0.6
外形尺寸 m	長	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	寬	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
質量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

產品生產細節圖

應用領域

鋼鐵廠的高爐鼓風機

選用316L材質，耐腐蝕性好，耐熱性好，大風量高效過濾器，該自潔式空氣過濾器可用于-200℃～480℃的溫度及酸堿環境的過濾。

對空氣潔凈度要求高的集中空調系統

自潔式空氣過濾器除去液體或者空氣中少量固體顆粒的，可保護設備的正常工作或者空氣的潔凈。

化纖紡織工業的空調送風系統

自潔式過濾器過濾精度默認為100微米，且從100至3000微米可選，出空氣過濾器而清潔納污量高，用戶可根據實際工況定制。

各行業各種類型的壓縮空氣站

自潔式空氣過濾器由于它的過濾精度高、不停機的情況下實現自動反吹清潔和投資費用低的特點,已廣泛應用于各個領域。

各地現場實拍圖

常見故障、原因及排除方法

序號	常見故障	原因及排除方法
1	電源已接通，但控制儀面板無顯示	◎檢查控制儀內的空氣開關是否閉合。
2	電源已接通，但過濾器不工作（反吹）	◎請確認壓縮空氣已接通。
		◎請確認壓縮空氣管路無漏氣。
		◎油水分離器里面含灰塵、雜質太多，造成油水分離器漏氣、濾芯堵塞，請拆下清洗。
		◎某一組或幾組電磁閥漏氣，使儲氣罐中的壓縮空氣流失，請更換該電磁閥的膜片。
		◎主線路板損壞。
		◎分路線路板損壞。
3	某一組電磁閥不動作	◎該組電磁閥線圈燒壞。
		◎電磁閥堵塞，拆開清洗。
		◎與該組電磁閥相對應的分路線路板中的電子元件燒毀。
4	電控儀上阻力顯示為零	◎請確認風機（壓縮機）已正常開車。
4	電控儀上阻力顯示為零	◎電控儀內差壓傳感器上有兩個探頭，一個直接對自然空氣；另一個應與凈氣室的負壓探頭相連接。請將從凈氣室接至差壓傳感器的塑料管接到該位置。
