自潔式空氣過濾器機組

品牌：佳潔寶濾器
型號：JJB系列
濾材：碳鋼
過濾精度：100微米
公稱壓力：0.6Mpa
過濾介質：空氣
應用領域：鋼鐵、石油

產品簡介：

　自潔式空氣過濾器機組由自潔式空氣過濾器、風機、自控儀器儀表、自控系統等組成部分。用于調節室內空氣溫濕度和潔凈度的設備，濾掉空氣中的粉塵、煙塵、黑煙和有機粒子等有害物質。

產品簡介

自潔式空氣過濾器機組由自潔式空氣過濾器、風機、自控儀器儀表、自控系統等組成部分。用于調節室內空氣溫濕度和潔凈度的設備，濾掉空氣中的粉塵、煙塵、黑煙和有機粒子等有害物質。自潔式空氣過濾器使用壽命不得少于 20 年，適用于每天連續工作 24 小時，全年 365 天連續運行，過濾凈化效果好，對風沙、氣體等有超高的凈化作用，多適用于石油、化工、電廠等。

工作原理:

自潔式空氣過濾器機組的凈氣室出口與空壓機入口連接，在負壓的作用下，從大氣中吸入加工空氣。空氣經過過濾筒，灰塵被濾料阻擋。無數小顆粒粉塵在濾料的迎風表面形成一層塵膜。塵膜可使過濾效果有所提高，同時也使氣流阻力增大。當阻力增至高限600Pa時，由壓差變送器將阻力信號傳給脈沖控制儀中的電腦，電腦發出指令，自潔系統開始工作；電磁閥接到指令后，按程序控制、驅動隔膜閥，隔膜閥瞬間釋放出壓縮空氣，其壓力為600～800kPa，經噴嘴整流后，自濾筒內部反吹濾筒，將濾料外表面的粉塵吹落，阻力隨之下降。當阻力達到濾料的初始阻力(約150Pa)時，自潔系統停止工作。

性能特點

◎自潔式空氣過濾器可根據用戶要求在底部加集塵箱、防塵網、用水沖洗除塵法解決二次污染；

◎實現空氣過濾元件的自動清潔，使設備照常運行，而不影響其他過濾元件正常工作；

◎可在相對濕度100%的條件下正常工作；

◎過濾面積大、流速快、阻損小，并有液晶顯示阻損；

◎自動化程度高，可實現無人操作；

◎可進行非標定制。

技術參數

項目 \ 規格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空氣過濾量（m3/min 吸入狀態）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
結構形式		單層
初阻損 Pa		≤ 150
過濾精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
電源 AC		220V
反吹氣量 m3/min		0.1						0.2
反吹氣壓 Mpa		0.4-0.6
外形尺寸 m	長	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	寬	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
質量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

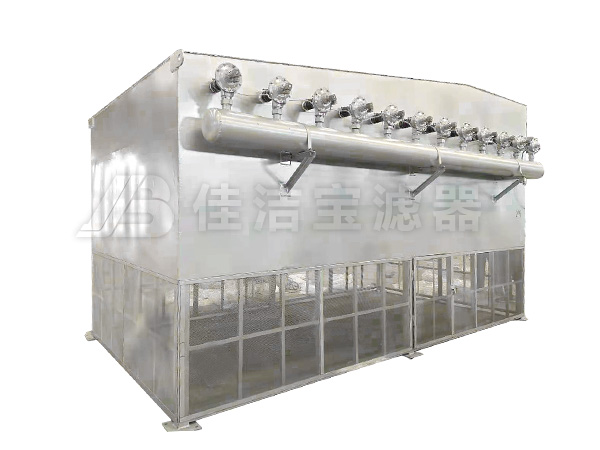

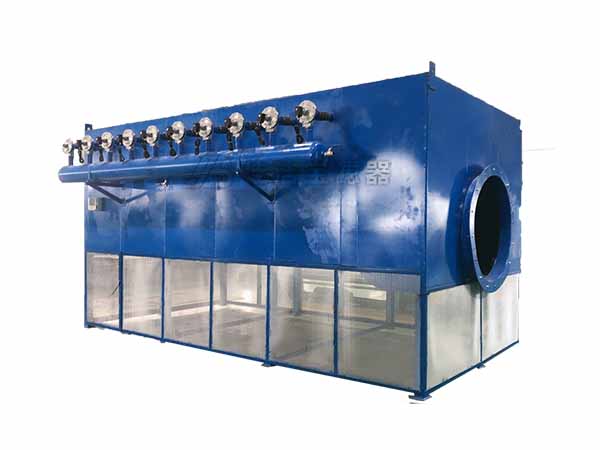

產品細節圖：

各地現場實拍圖

常見故障原因及排除方法

序號	常見故障	原因及排除方法
1	電源已接通，但控制儀面板無顯示	◎檢查控制儀內的空氣開關是否閉合。
2	電源已接通，但過濾器不工作（反吹）	◎請確認壓縮空氣已接通。
		◎請確認壓縮空氣管路無漏氣。
		◎油水分離器里面含灰塵、雜質太多，造成油水分離器漏氣、濾芯堵塞，請拆下清洗。
		◎某一組或幾組電磁閥漏氣，使儲氣罐中的壓縮空氣流失，請更換該電磁閥的膜片。
		◎主線路板損壞。
		◎分路線路板損壞。
3	某一組電磁閥不動作	◎該組電磁閥線圈燒壞。
		◎電磁閥堵塞，拆開清洗。
		◎與該組電磁閥相對應的分路線路板中的電子元件燒毀。
4	電控儀上阻力顯示為零	◎請確認風機（壓縮機）已正常開車。
4	電控儀上阻力顯示為零	◎電控儀內差壓傳感器上有兩個探頭，一個直接對自然空氣；另一個應與凈氣室的負壓探頭相連接。請將從凈氣室接至差壓傳感器的塑料管接到該位置。
